■產品說明
由于i系列的壓電式振動送料機沒有使用勵磁線圈，所以對零件不產生磁氣影響，從而使小型零件，磁性零件的篩選變得更為簡單。完全無需考慮機器的過度升溫問題。i系列的最大特點是采用了垂直方式安裝彈簧片，因此在高度和已往的產品相比降低了約40%。

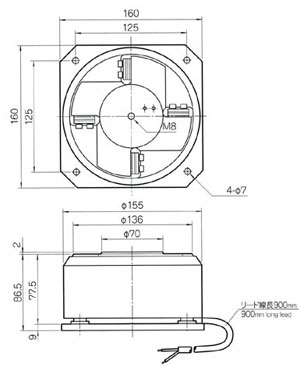

■振動機外形尺寸圖
PEF-11Oi
■技術參數
| 參數/式樣 | 標準式樣 | ||
| 型號 | PEF-110i | R | |
| L | |||
| 驅動角度(標準) （θ°） | 10 | ||
| 壓電素子型號／使用片數 （片） | SR-1230/2 | ||
| 輸入電壓 AC（V） | 0～250 | ||
| 輸入電流（標準振動盤） （ｍA） | 10 | ||
| 輸入頻率（標準振動盤） （Hz） | 280 | ||
| 噴涂顏色 | 本體：日涂工 S3-309 | ||
| 振動機重量 （ｋｇ） | 2.5 | ||
| 可承最大振動盤 | 最大盤徑 （φ）(mm) | 120 | |
| 最大盤重 （kg） | 0.5 | ||
| 適用控制器 | 標準 | P111 | |
| 反饋控制 | |||
PEF-150i
■技術參數
| DATA/式樣 | 標準式樣 | 大功率式樣 | 高頻率式樣 | 大功率式樣 | |||||
| 型號 | PEF-150i | R | PEF-150i-3 | R | PEF-150i-H | R | PEF-150i-3H | R | |
| L | L | L | L | ||||||
| 驅動角度(標準) （θ°） | 15 | ||||||||
| 壓電素子型號／使用片數 （片） | SR-2443C/2 | SR-2443C/3 | SR-2443C/2 | SR-2443C/3 | |||||
| 輸入電壓 AC（V） | 0～250 | ||||||||
| 輸入電流（標準振動盤） （ｍA） | 20 | 40 | 20 | 40 | |||||
| 輸入頻率（標準振動盤） （Hz） | 200 | 245 | |||||||
| 噴涂顏色 | 本體：日涂工 S3-309 底板：日涂工 S45-837無光澤 | ||||||||
| 振動機重量（ｋｇ） | 6.5 | ||||||||
| 可承最大振動盤 | 最大盤徑 （φ）(mm) | 250 | |||||||
| 最大盤重 （kg） | 1.8 | 2 | 1.8 | 2 | |||||
| 適用控制器 | 標準 | P111 | P311 | P111 | P311 | ||||
| 反饋控制 | P111-F | P311-F | P111-F | P311-F | |||||
PEF-190i
■技術參數
| 參數/式樣 | 標準式樣 | ||
| 型號 | PEF-190i | R | |
| L | |||
| 驅動角度(標準) （θ°） | 15 | ||
| 壓電素子型號／使用片數 （片） | SR-3860B/3 | ||
| 輸入電壓 AC（V） | 0～250 | ||
| 輸入電流（標準振動盤） （ｍA） | 60 | ||
| 輸入頻率（標準振動盤） （Hz） | 160 | ||
| 噴涂顏色 | 本體：日涂工 S3-309 | ||
| 振動機重量 （ｋｇ） | 11.8 | ||
| 可承最大振動盤 | 最大盤徑 （φ）(mm) | 310 | |
| 最大盤重 （kg） | 3.0 | ||
| 適用控制器 | 標準 | P311 | |
| 反饋控制 | P311-F | ||
 |
|
|
 |
|
